Hiekkavaraaja
Tervetuloa hiekkavaraaja blogiini! Alla on dokumentoitu meidän hiekkavaraajan rakennusvaiheista. Saimme idean kokeilla tehdä oman hiekkavaraajanan Tampereen yliopiston ja nightpolarin esimerkin perässä.
Tulemme päivittämään tänne työvaiheiden edistyessä. Blogi on tarkoitettu tutuille ja asiasta kiinostuneille.
Miksi päätimme kokeilla rakentaa hiekkavaraajan?
Kalliit ja sitäkin kalliimmat sähkönsiirto hinnat saivat miettimään vaihtoehtoisia lämmitystapoja. Jokaista sähkölaskua maksaessa haaveet omavaraisesta lämmittämisestä kasvoi. Ensiksi tuli ajatus veden lämmittämisestä puukattilalla ja sitä seurasi idea että kesät voisi säästää polttopuita lämmittämällä auringolla.
Tästä seurasi puukattiloiden, lämminvesivaraajien ja aurinkokeräimien etsiminen käytetynä. Lämminvesivaraaja saisi olla iso jotta ei tarvitsisi joka varjopäivä olla lämmittämässä. Kuitenkin isot hybridivaraajat vaikuttivat tosi kalliilta. Aloin etsimään edullisia ratkaisuja varaajalle netistä ja tein rantasaunalle protoyypinkin. Siitä seurasi suunitelma kokeilla rakentaa oma hiekkavaraaja jonka budjetti olisi 10% uuden hybridivaraajan hinnasta.

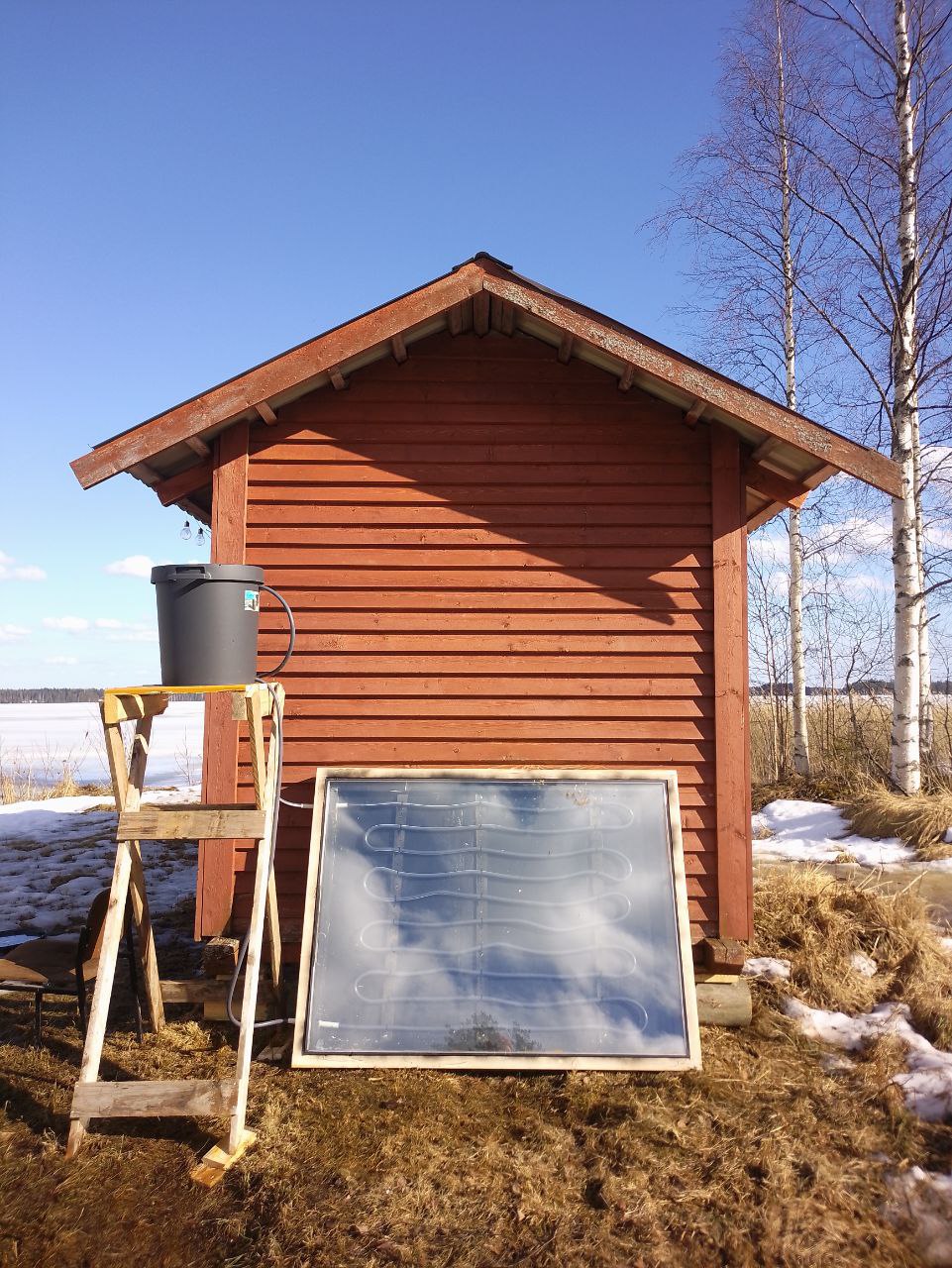

Saunan veden lämmitys prototyyppi. Kevään edetessä vesi alkoi kiehua ja muoviosat sulivat. DIY kerääjä ei ollut kauaa käytössä edellämainitusta syystä mutta oli hyvä testi auringon lämmityskapasiteetista.
Suunitelmat

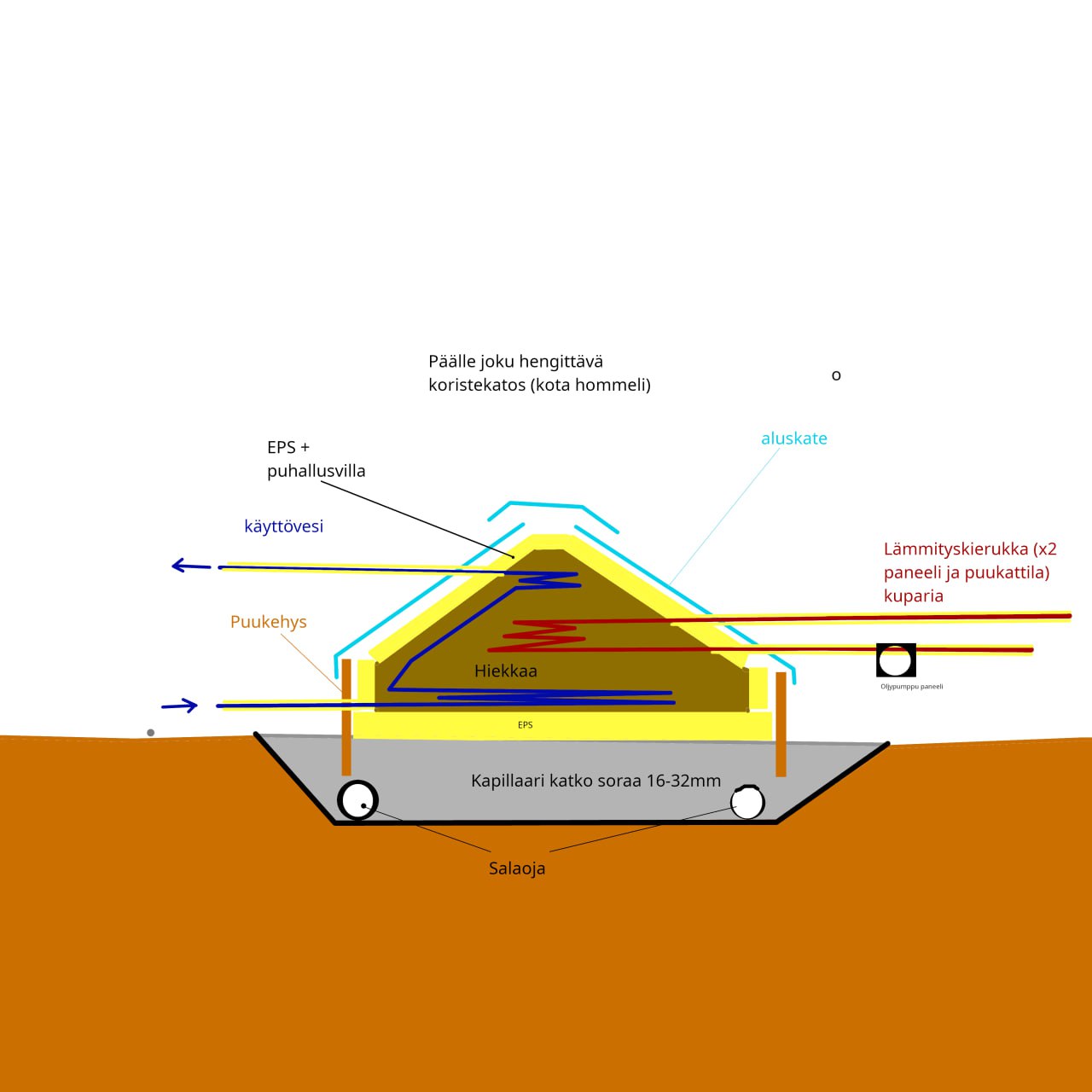

Ensimmäinen suunitelma oli "Solar home heating" -kanavan innoittamana edullistettu versio hiekka-akusta. Pelkkä eristetty kasa olisi yksinkertainen rakentaa

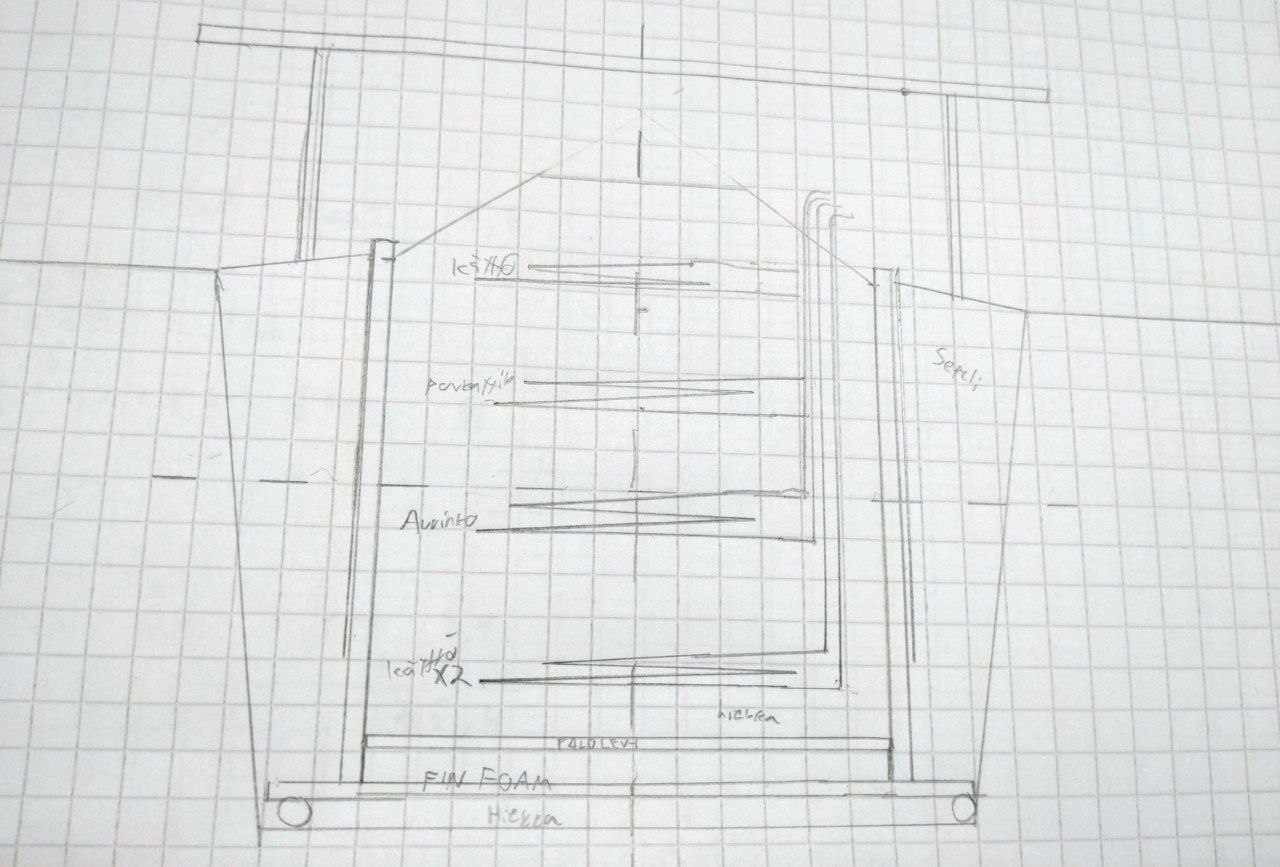

Suunitellessa eteenpäin päädyimme kuitenkin rakenteeseen joka olisi suurimmaksi osiksi maan alla. Näin ollen se ei pistäisi niin pahasti silmään.

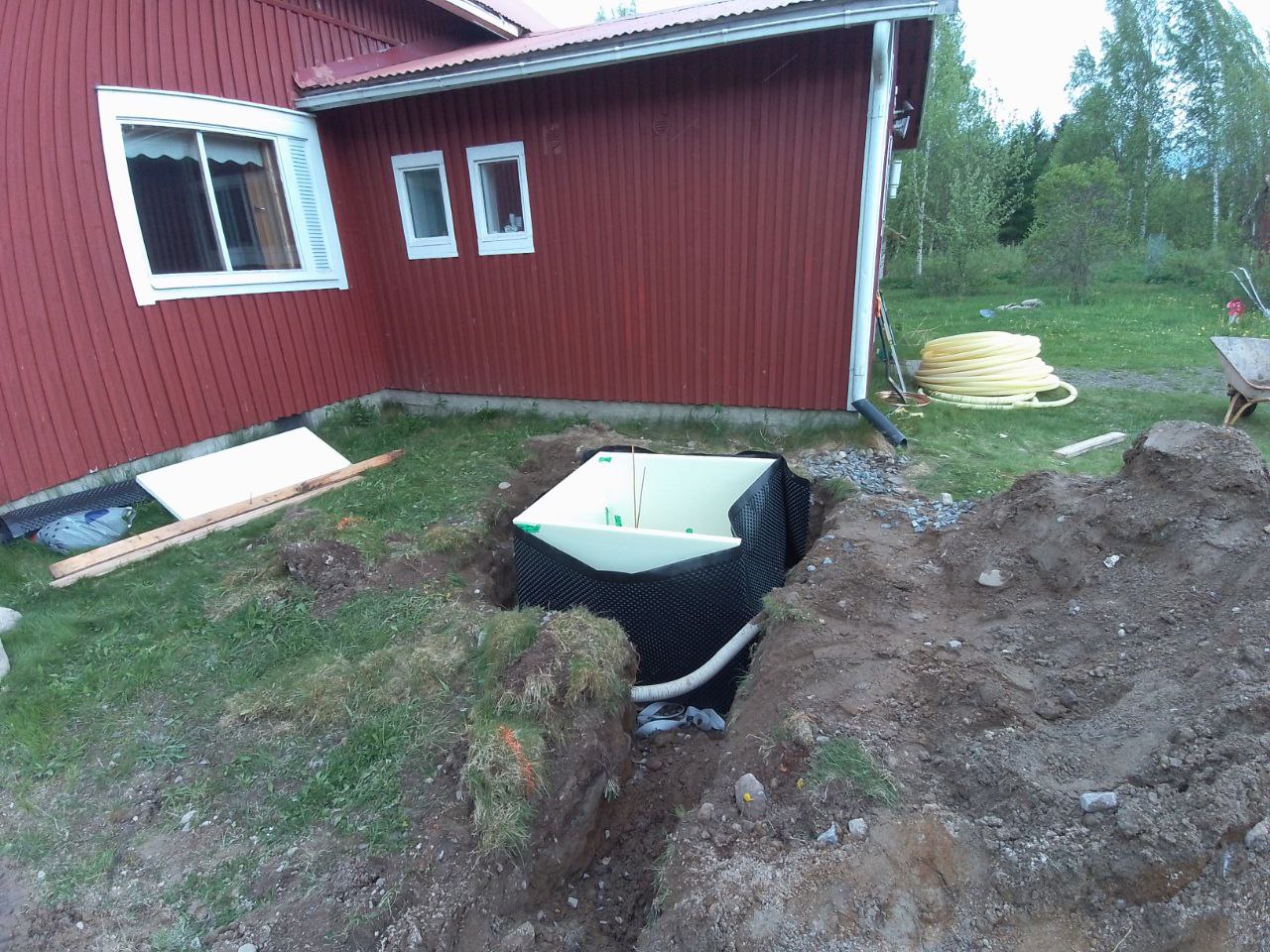

Pitkän pohdinnan jälkeen päätimme sijoittaa varaajan mahdollisemman lähelle suihkua (2 pientä ikkunaa), välttyen eristys ja vesiputki kuluilta. Päälle on suunitteilla kunttakerros koristeeksi
Rakennusvaiheet

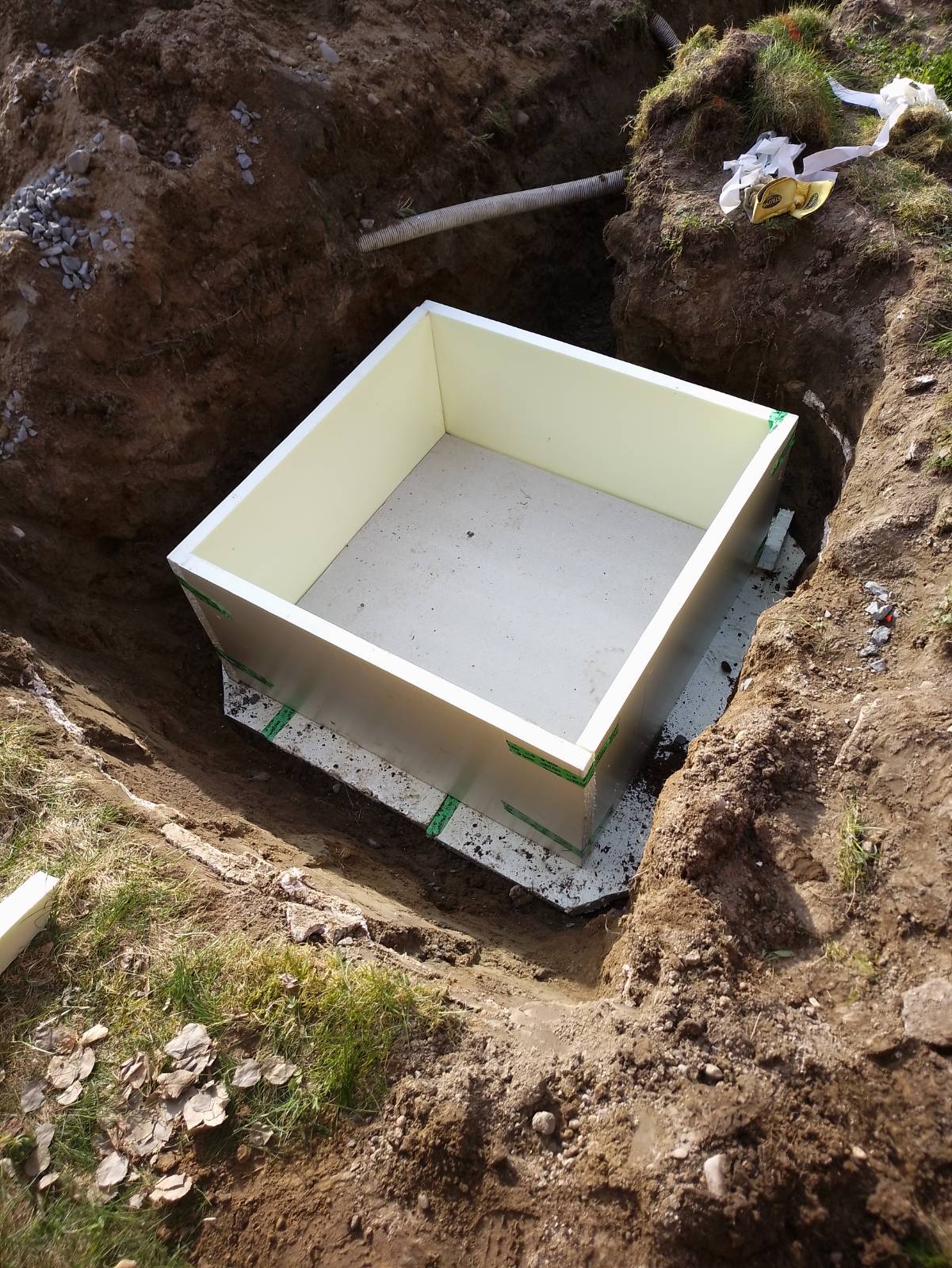

Suunittelun jälkeen oli aika ryhtyä toimeen. Talkoopäivänä kaivoimme 1.3m kuopan ja ojan salaojille. Salaojat peitettiin hiekalla ja kuopan pohjalle kasattiin finfoamista ja teipistä eristävä laatikko. Laitoin pohjalle saunaan tarkoitetun palolevynkin varulta

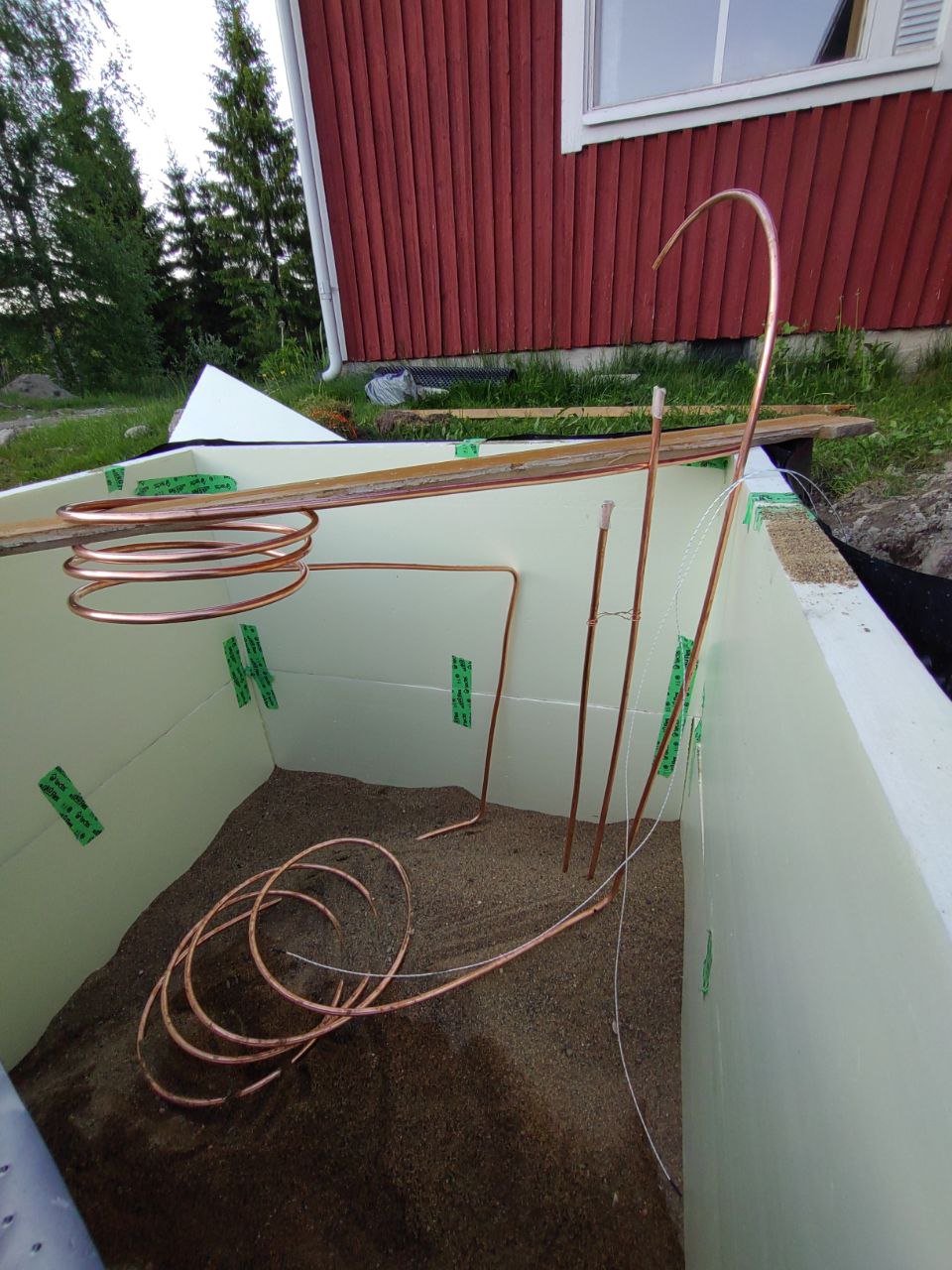

Alle tuli 15cm hiekkaa. Päälle käyttövesikierukka varulta tulevalle patterilämmitykselle sekä suihkun käyttövesikierukka. Kierukat on muotoiltu hyödyntäen ideaa että lämpöenergia pyritään pitämään keskellä ja kaikki otettava lämpö otetaan reunoilta jotta lämpötilaero olisi mahdollisimman pieni ulkopuolelle ja sitä kautta lämpöhäviö. Kylmä vesi ensiksi viilentää hiekkakasan pohjaa ja tämän jälkeen kuumenee aivan pinnasta, jättäen keskustan kuumaksi.

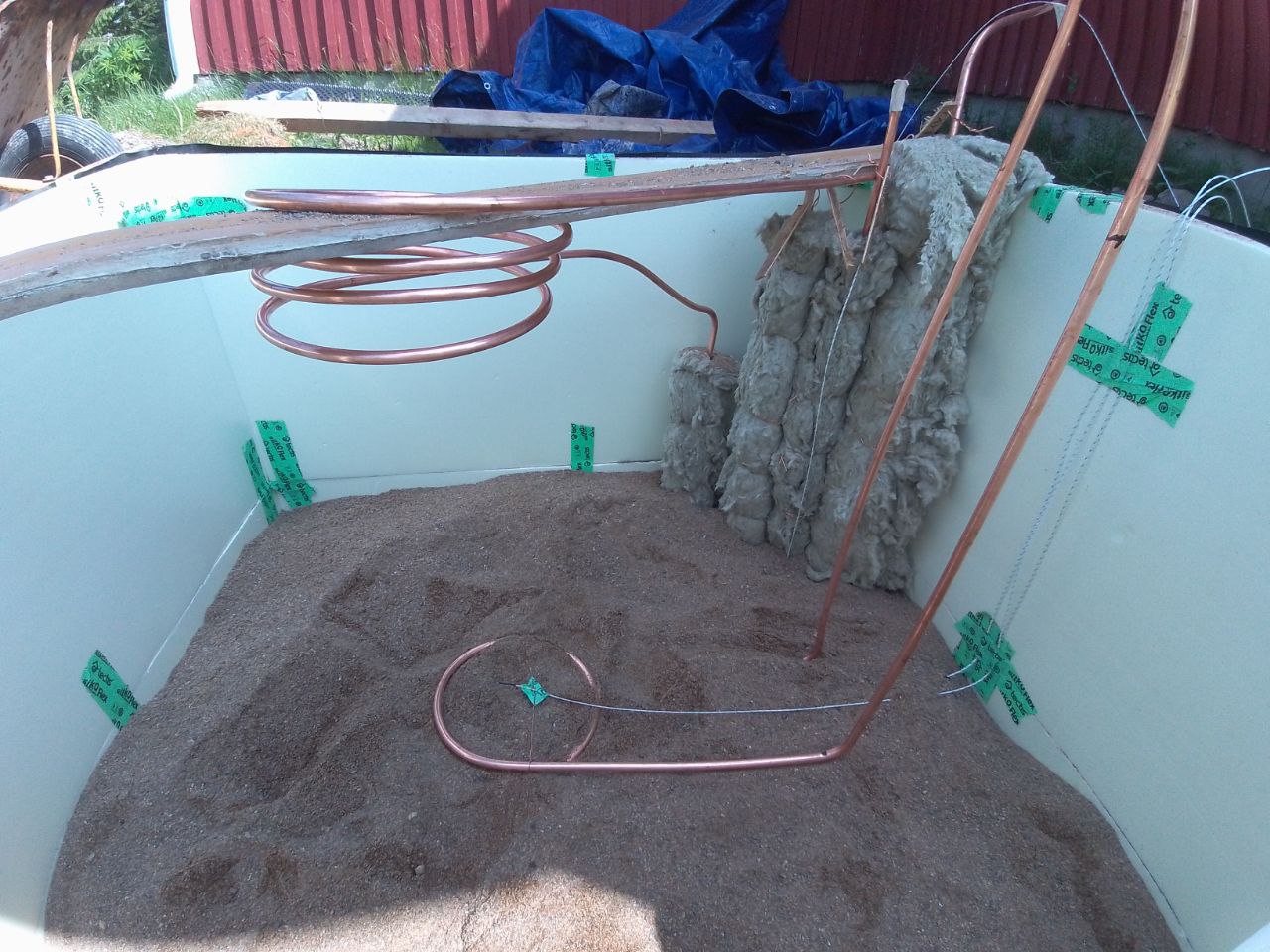

käyttövesikierukoiden keskelle tulee 2 lämmitys kierukkaa. Kuvassa puukattilalta tuleva lämmityskierukka. Valkoisten johtojen päässä on lämpöantureita. Akun sisälle on suunitteilla 6 lämpöanturia, jotta voidaan tarkkailla lämpösäätöä varten huomoioiden legioona-, jäätymis-, finfoamin sulamis- ja kiehumis- -riskit.
Kiitokset
Tampereen yliopistolle, Inka Särestön kandidaattityölle, Polar Nightille, Solar home heating Youtube kanavalle, Sergiy Yurko Youtube kanavalle sekä perheenjäsenille ja naapureille ketkä auttoivat rakentamisessa
